열선 시스템의 원리와 설계 과정



오늘은 열선(Electrical Heat Tracing) 시스템에 대해 자세히 알아보겠습니다. 열선 시스템은 주로 배관이나 기기가 동결되지 않도록 유지하거나 일정한 온도를 유지하는 데 사용되는 기술로, 특히 겨울철에는 필수적인 역할을 합니다. 이 시스템은 배관 외부에 설치되어 내부의 물이나 유체가 동결되는 것을 방지하고, 산업 현장에서는 안정적인 운영을 위해 중요한 기술입니다. 열선 시스템의 원리와 설계 과정을 이해하는 것은 효율적인 설계와 유지보수를 위해 매우 중요합니다.

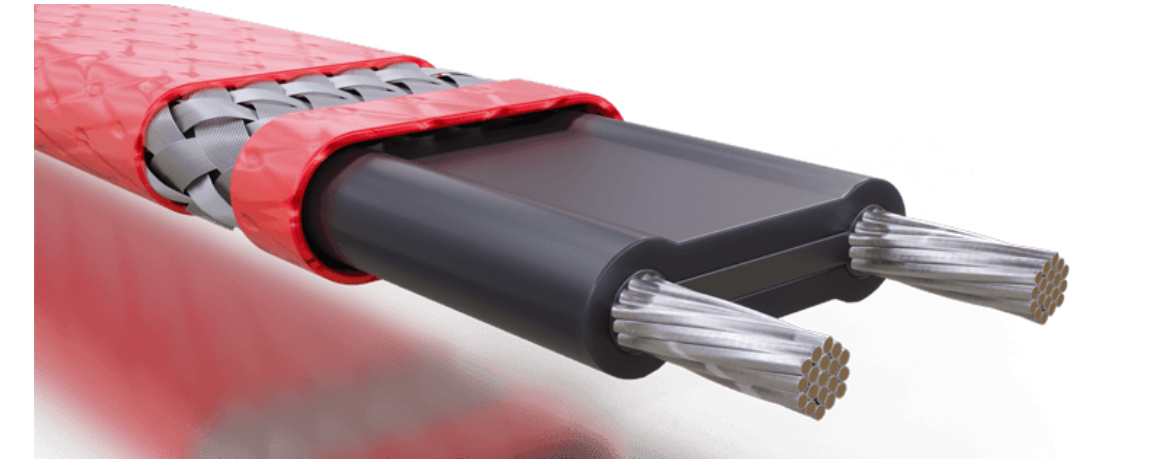

1. 열선 시스템의 기본 구조



열선 시스템은 간단한 전기적 원리를 기반으로 하지만, 다양한 부품들이 서로 연관되어 효율적으로 작동합니다. 열선 시스템의 기본적인 구조는 다음과 같습니다.

1. 핫 라인(Hot Line)
   전류를 공급하는 선으로, 전기 에너지를 시스템에 전달하는 역할을 합니다. 핫 라인은 전기 에너지를 열선에 전달하여 발열을 유도합니다.
2. 뉴트럴 라인(Neutral Line)
   전류를 다시 원점으로 돌려보내는 역할을 합니다. 뉴트럴 라인은 회로를 완성시켜 열선이 정상적으로 작동하도록 합니다.
3. 발열 요소(Heating Element)
   열선 내부에 있는 저항성 재료(대개 구리나 합금)가 전류를 통과시키면 저항으로 인해 열이 발생합니다. 이는 **줄의 법칙(Joule’s Law)**에 의해 계산할 수 있습니다.
   P = I²R (P는 열의 양, I는 전류, R은 저항)
4. 절연재(Insulation)
   발열 요소 주변에는 절연재가 덮여 있어 전기적 단락을 방지하고, 발생한 열이 배관이나 기기 쪽으로 효율적으로 전달되도록 돕습니다.
5. 외피(Outer Jacket)
   외부 환경으로부터 열선을 보호하는 소재로, 습기, 화학물질, 마모 등으로부터 열선을 보호합니다.

출처 : Thermon 사이트

2. 열 생성 원리

열선 시스템에서 열은 전기 저항을 통해 생성됩니다. 전류가 저항성 물질을 통과하면 에너지가 열로 변환되며, 이 열은 배관 내부의 물을 동결을 방지하도록 가열합니다. 이는 **줄의 법칙(Joule’s Law)**에 따라 발생합니다. 예를 들어, P = I²R이라는 공식을 통해 전류와 저항의 관계를 계산할 수 있으며, 이를 통해 전기 에너지가 어떻게 열로 변환되는지 알 수 있습니다.

3. 열선의 종류

열선 시스템은 크게 자기 조절(Self-Regulating) 열선과 일정 전력(Constant Wattage) 열선으로 나눠집니다. 각 열선은 특징과 사용 환경에 따라 적합한 선택이 필요합니다.

3.1 자기 조절(Self-Regulating) 열선

자기 조절 열선은 온도에 따라 저항값이 자동으로 변화하는 특징이 있습니다. 주변 온도가 낮아지면 저항이 증가하고, 온도가 높아지면 저항이 감소하여 열을 줄입니다. 이러한 방식은 에너지 효율이 높고 과열을 방지할 수 있는 장점이 있습니다. 자기 조절 열선은 과열을 방지하며 효율적인 에너지 소비를 가능하게 합니다.

3.2 일정 전력(Constant Wattage) 열선

일정 전력 열선은 고정된 저항 값을 가지고 있어 일정한 전력을 출력합니다. 주변 온도와 관계없이 일정한 열을 제공합니다. 이 열선은 온도 조절 장치가 필요할 수 있으며, 구조가 간단하고 안정적인 열 출력을 제공할 수 있습니다. 일정 전력 열선은 일정한 온도를 유지해야 할 때 사용됩니다.

4. 열선의 열 전달 과정



열선 시스템은 전도(Conduction) 방식을 통해 열을 전달합니다. 발생한 열은 배관에 밀착되거나 감겨 설치된 열선에 의해 배관으로 전달됩니다. 이때 보온 절연재를 사용하면 열 손실을 줄이고 시스템의 효율성을 더욱 높일 수 있습니다. 또한, 열선 시스템은 온도 센서와 온도 조절기를 통해 실시간으로 온도를 모니터링하고, 설정된 온도를 유지합니다.

5. 열선 시스템 설계 시 고려사항

열선 시스템을 설계할 때는 다양한 요소를 고려해야 합니다. 각각의 요소가 시스템의 효율성, 안전성, 비용에 큰 영향을 미칠 수 있기 때문에 철저한 분석과 계획이 필요합니다.

5.1 배관의 재질과 크기

배관의 재질과 크기에 따라 열선의 열 출력이 달라집니다. 예를 들어, 금속 배관은 열을 잘 전달하므로 열선의 출력이 적당해야 하며, 배관의 직경도 중요한 변수로 작용합니다. 배관이 클수록 더 많은 열이 필요합니다.

5.2 환경 조건

배관이 설치된 지역의 최저 온도와 기후 조건을 고려하여 설계해야 합니다. 예를 들어, 매우 추운 지역에서는 더 높은 열 출력을 요구할 수 있습니다.

5.3 보온 절연재 사용

배관에 보온 절연재를 사용하면 외부로의 열 손실을 줄이고, 열선 시스템의 효율을 높일 수 있습니다. 절연재는 열선을 효과적으로 보호하고, 외부 환경의 영향을 최소화하는 역할을 합니다.

5.4 전원 공급

열선 시스템은 안정적인 전원 공급이 필요합니다. 시스템의 전력 요구량에 맞는 전원 설계를 마련해야 하며, 전력 과부하를 방지할 수 있는 설계가 중요합니다.

5.5 온도 조절 시스템

온도 센서와 조절기를 사용하여 온도를 정확하게 유지하는 시스템을 설계해야 합니다. 이는 과열을 방지하고 에너지 낭비를 줄이는 데 도움을 줍니다.

6. 결론



열선 시스템은 산업 현장에서 배관이나 기기의 동결을 방지하고 안정적인 운영을 유지하는 데 필수적인 기술입니다. 이 시스템은 전기 저항을 통해 열을 발생시키며, 설계와 설치 과정에서 다양한 요소를 고려해야 효율적으로 작동할 수 있습니다. 특히, 자기 조절 열선을 활용하면 에너지 효율을 높이고 유지 관리 부담을 줄일 수 있습니다. 이를 통해 겨울철과 같은 극한 환경에서도 안정적인 전력 공급을 유지할 수 있으며, 비용 절감과 효율적인 에너지 관리가 가능합니다.

산업 현장에서 열선 시스템을 사용해야 할 경우, 오늘 설명한 원리와 설계 과정을 참고하여 효율적인 시스템을 구축하는 데 도움이 되기를 바랍니다.
