인버터(VFD) 기동시 전압/주파수(V/f) 관계 및 정속도, 정토크 제어 간단하게 이해하기



오늘날 산업 현장에서는 에너지 절약과 효율적인 모터 제어를 위해 인버터(Variable Frequency Drive, VFD)를 광범위하게 사용합니다. VFD는 모터의 속도를 조정하여 다양한 응용 분야에서 중요한 역할을 합니다. 이번 글에서는 VFD의 기본 원리, 전압-주파수 비율(V/f 비율), 그리고 모터의 시작과 정상 작동 시 제어 방식에 대해 자세히 알아보겠습니다.

1. VFD의 기본 원리



VFD는 교류 전원에서 들어오는 전기를 직류로 변환한 후, 원하는 주파수와 전압으로 다시 변환하여 모터에 공급합니다. 이 과정을 통해 모터의 속도를 자유롭게 조절할 수 있습니다. 기본적으로 VFD는 다음과 같은 단계로 구성됩니다:

1. 정류 단계: 교류(AC) 전원을 직류(DC)로 변환합니다.
2. DC 링크: 변환된 직류 전기를 저장하여 안정화합니다.
3. 인버터 단계: DC 전원을 원하는 주파수와 전압의 AC로 다시 변환합니다.

이러한 단계들을 통해 VFD는 다양한 속도와 부하 조건에서 모터를 효율적으로 제어할 수 있게 합니다.

2. 전압-주파수 비율(V/f 비율)의 역할

전압-주파수 비율(V/f 비율)은 모터의 자기장을 일정하게 유지하는 데 중요한 요소입니다. 삼상 유도 모터는 자기장을 형성하여 회전을 유도하는데, 주파수와 전압이 균형을 이루지 않으면 자기장이 약해져 모터 성능이 저하될 수 있습니다.

예를 들어, 주파수를 절반으로 낮추면서 전압을 그대로 유지하면 모터의 자기장이 강해지고, 과열이나 손상 가능성이 커질 수 있습니다. 따라서 주파수를 낮추면 전압도 일정 비율로 낮추어 모터가 안정적으로 작동하도록 해야 합니다.

일반적으로 인버터(VFD)는 다음과 같은 V/f 비율을 유지합니다:

• 기본 비율 유지: 초기 설정된 전압과 주파수 비율을 유지합니다.
• 기준 주파수 이상: 기준 주파수 이상에서는 더 이상 전압을 높이지 않고 주파수만 증가시키는 방식으로 제어합니다. 이를 통해 효율적인 모터 운전이 가능합니다.

3. V/f 비율 유지와 자속( Φ )관계



유도 전동기에서 자속(Φ)은 공급 전압(V)과 주파수(f)에 의해 결정되며, 다음과 같은 식으로 표현됩니다:

여기서

• Φ : 자속
• V : 전압
• f : 주파수
• k : 비례 상수 (전동기의 구조에 따라 결정됨)

이 식은 자속를 일정하게 유지하려면 전압과 주파수를 동일한 비율로 조절해야 함을 보여줍니다. 즉, V/f 비율이 일정하게 유지될 때 자속이 일정하게 됩니다. 자속이 일정하게 유지되면 토크가 일정하게 유지되기 때문에, 속도를 조절하면서도 토크를 안정적으로 유지할 수 있습니다.

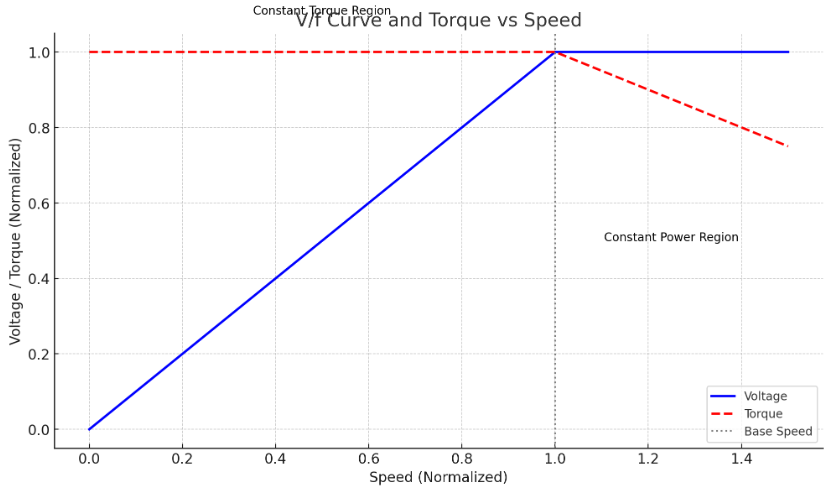

• Constant Torque Region (정토크 영역): 정속도까지는 전압과 주파수가 일정한 비율로 증가하여 일정한 토크를 유지합니다.
• Constant Power Region (정출력 영역): 정속도를 초과할 경우, 전압은 일정하게 유지되지만 주파수는 계속 증가하여 토크가 점차 감소합니다. 출력 공식 P=Tω에 의해 속도가 높아지면 각속도 ω는 증가하고, 토크(T)는 감소하면서 둘의 곱인 출력(P)은 일정하게 유지됩니다.



4. V/f 비율 변화 시 토크 변화

• V/f 비율이 일정: 일정한 토크가 유지됩니다.
• V/f 비율이 낮아짐 (전압이 부족): 자속이 줄어들어 토크가 감소합니다.
• V/f 비율이 높아짐 (전압이 과도): 자속이 과도하게 증가할 수 있으며, 이는 과열이나 전동기 손상의 원인이 될 수 있습니다.

5. 모터의 초기 기동 시 V/f 비율의 역할

모터가 정지 상태에서 기동할 때, 인버터(VFD)는 초기 전압과 주파수를 낮게 설정하여 부드럽게 출발할 수 있도록 합니다. 초기 기동 시에는 과도한 전류가 흐를 수 있으므로, 이를 방지하기 위해 V/f 비율을 정확하게 설정하는 것이 중요합니다.

예를 들어, 주파수가 10Hz일 때 전압을 20V로 설정하면, 자기장이 일정하게 유지되면서 부드러운 기동이 가능합니다. 이를 통해 모터에 걸리는 기계적 스트레스를 줄이고, 기동 전류를 최소화할 수 있습니다.

6. 정상 작동 시 모터 제어 방식



모터가 설정된 속도에 도달한 후에는 인버터(VFD)가 다양한 방식으로 모터를 제어할 수 있습니다. 정상 작동 중에는 주로 다음과 같은 제어 요소들이 사용됩니다:

• V/f 비율 유지: 일정한 속도에서 일정한 전압과 주파수를 유지하여 모터가 안정적으로 작동할 수 있도록 합니다.
• 부하 피드백: 부하 조건에 따라 전압과 주파수를 조정하여 효율을 극대화할 수 있습니다.
• 센서리스 벡터 제어: 모터의 회전 속도와 위치를 감지하지 않고도 정밀하게 제어할 수 있는 방식으로, 고정밀 제어가 필요한 경우에 사용됩니다.
• 폐루프 벡터 제어: 회전 속도와 위치를 실시간으로 피드백 받아 정확하게 제어하는 방식입니다. 고속 응답과 높은 토크 제어가 필요할 때 사용됩니다.

7. 결론

인버터(VFD의 전압-주파수 비율(V/f 비율)은 모터의 안정적이고 효율적인 작동을 보장하는 중요한 요소입니다. 초기 기동 시 부드럽게 출발할 수 있도록 도와주고, 정상 작동 시에도 일정한 자기장을 유지하여 최적의 성능을 발휘할 수 있도록 합니다. 또한, 다양한 제어 방식과 보호 기능을 통해 모터와 시스템을 안전하게 운영할 수 있습니다.

VFD의 올바른 설정과 활용은 에너지 절약과 생산성 향상에 큰 기여를 할 수 있으므로, 이를 잘 이해하고 활용하는 것이 중요합니다.
