NFPA 70E의 위험 카테고리 및 전기 안전 보호 장비(PPE)



전기 작업은 산업 현장에서 필수적인 업무지만, 그만큼 위험성이 높은 작업 중 하나입니다. 감전 사고나 아크 플래시(Arc Flash)로 인한 화상, 장비 손상 등의 사고는 심각한 결과를 초래할 수 있습니다. 이러한 전기적 위험을 예방하기 위해 미국에서는 NFPA 70E(Standard for Electrical Safety in the Workplace) 를 통해 작업자의 안전을 위한 기준을 제시하고 있습니다.

NFPA 70E는 작업자가 전기적 위험을 평가하고, 적절한 보호 장비(PPE, Personal Protective Equipment)를 착용하도록 규정하는 중요한 표준입니다. 특히, 작업 환경에서 발생할 수 있는 아크 플래시 에너지(Arc Flash Energy) 를 기반으로 위험 카테고리(Hazard Category) 를 정의하여, 작업자가 안전하게 작업할 수 있도록 돕습니다.

이전 글에서는 NFPA 70E의 위험 카테고리와 PPE(개인 보호 장비) 착용 기준, 그리고 안전 절차에 대해 알아보겠습니다.

1. NFPA 70E에서 정의하는 전기적 위험



전기 작업에서 발생할 수 있는 대표적인 위험은 감전과 아크 플래시입니다. 감전은 전류가 인체를 통과하면서 근육 수축, 심장 마비 등의 위험을 초래할 수 있으며, 아크 플래시는 고전압에서 강력한 전기적 폭발이 발생하는 현상으로, 매우 높은 열과 강한 충격파를 동반합니다.

NFPA 70E에서는 이러한 전기적 위험을 최소화하기 위해 작업 전 위험을 분석하고, PPE를 착용하도록 규정하고 있습니다. 특히, 아크 플래시 에너지를 측정하여 위험 수준을 평가하고, 이에 따라 작업자가 착용해야 할 보호 장비를 결정합니다.

2. NFPA 70E의 PPE 위험 카테고리

NFPA 70E는 전기 작업의 위험 수준을 네 개의 PPE 카테고리(Arc Flash PPE Category) 로 분류합니다. 이 카테고리는 아크 플래시 에너지를 기준으로 나뉘며, 각 카테고리에 따라 작업자가 착용해야 할 보호 장비의 수준이 결정됩니다.

첫 번째 카테고리는 비교적 낮은 위험을 의미하며, 네 번째 카테고리는 가장 높은 위험을 나타냅니다. 위험도가 높아질수록 더 많은 보호 장비가 필요합니다.

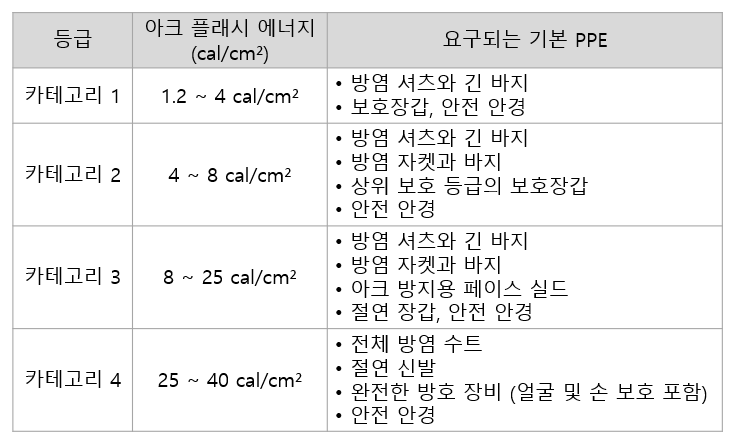

PPE 카테고리와 착용 기준



• 카테고리 1
아크 플래시 에너지가 1.2 ~ 4 cal/cm² 범위에 해당하는 경우로, 기본적인 보호 장비가 필요합니다.
작업자는 방염 기능이 있는 셔츠와 긴 바지를 착용해야 하며, 보호 장갑과 안전 안경을 함께 사용해야 합니다.
• 카테고리 2
아크 플래시 에너지가 4 ~ 8 cal/cm² 범위에 해당하며, 보다 높은 수준의 보호가 요구됩니다.
카테고리 1에서 요구하는 장비에 추가적으로 방염 재킷과 바지를 착용해야 하며, 더 강한 보호 기능을 갖춘 장갑을 사용해야 합니다.
• 카테고리 3
아크 플래시 에너지가 8 ~ 25 cal/cm² 범위에 해당하는 경우로, 보다 강력한 보호 장비가 필요합니다.
카테고리 2의 장비에 더해 아크 방지용 페이스 실드(Arc-rated Face Shield)와 절연 장갑을 추가로 착용해야 합니다.
• 카테고리 4
아크 플래시 에너지가 25 ~ 40 cal/cm² 범위에 해당하는 경우로, 가장 높은 수준의 보호 장비가 필요합니다.
작업자는 전체 방염 슈트(Arc Flash Suit)와 절연 신발을 착용해야 하며, 얼굴과 손을 보호하기 위한 완전한 방호 장비를 갖춰야 합니다.

아크 플래시 에너지가 40 cal/cm² 이상인 경우에는 일반적인 보호 장비만으로는 충분한 안전을 보장할 수 없으며, 이러한 작업은 원칙적으로 금지되거나 특별한 절차를 따라야 합니다.

3. NFPA 70E에서 위험 카테고리 결정 방법



NFPA 70E는 작업자가 적절한 PPE를 선택할 수 있도록 두 가지 방법을 제공합니다.

첫 번째 방법은 사고 에너지 분석(Incident Energy Analysis) 을 수행하는 것입니다. 이 방법은 특정 작업 환경에서 발생할 수 있는 아크 플래시 에너지를 계산하여, 작업자가 착용해야 할 보호 장비의 수준을 결정하는 방식입니다.

두 번째 방법은 NFPA 70E의 표준 테이블을 사용하는 것입니다. NFPA 70E에서는 일반적인 전압 수준과 작업 유형을 기준으로 PPE 카테고리를 정리한 표를 제공합니다. 이를 통해 작업자는 빠르게 PPE 착용 기준을 확인할 수 있습니다.

일반적으로 사고 에너지 분석은 보다 정확한 결과를 제공하지만, 표준 테이블을 사용하면 신속하게 PPE를 선택할 수 있는 장점이 있습니다.

4. NFPA 70E에서 강조하는 위험 관리 우선순위

NFPA 70E에서는 PPE 착용 외에도 근본적으로 위험을 줄이는 방법을 강조합니다. 작업자의 보호를 위해 위험을 줄이는 가장 효과적인 방법은 다음과 같은 우선순위를 따르는 것입니다.
1) 위험 제거 – 작업 전에 전원을 차단하여 전기적 위험을 완전히 제거하는 것이 가장 좋은 방법입니다.
2) 대체 – 위험이 낮은 전기 시스템을 사용하거나, 보다 안전한 장비로 교체하는 방법을 고려할 수 있습니다.
3) 공학적 통제 – 전기적 차단 장치나 보호 패널을 설치하여 위험을 줄일 수 있습니다.
4) 행정적 통제 – 전기 작업 절차를 개선하고, 작업자가 정기적으로 안전 교육을 받도록 합니다.
5) 개인 보호구 착용 – 최후의 보호 수단으로, PPE를 올바르게 착용해야 합니다.

이러한 접근 방식은 단순히 보호 장비를 착용하는 것보다 근본적인 해결책을 제공하며, 작업 환경을 보다 안전하게 만드는 데 도움이 됩니다.

5. 결론





NFPA 70E는 작업자가 전기적 위험으로부터 보호받을 수 있도록 PPE 착용 기준과 안전 절차를 정의한 중요한 표준입니다. 전기 작업자는 작업 전 위험을 분석하고, 위험 카테고리에 따라 적절한 보호 장비를 착용해야 합니다.

PPE는 전기적 사고로부터 작업자를 보호하는 중요한 요소이지만, NFPA 70E에서는 보다 근본적인 해결책인 위험 제거와 공학적 통제를 우선적으로 고려할 것을 강조합니다.

전기 작업을 수행할 때는 반드시 NFPA 70E의 규정을 준수하고, 전기적 위험을 최소화하는 조치를 취해야 합니다. 이를 통해 작업자는 보다 안전한 환경에서 업무를 수행할 수 있으며, 사고 발생을 줄일 수 있습니다.
